一、概述：

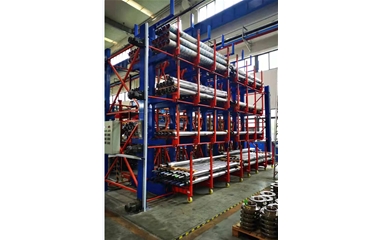

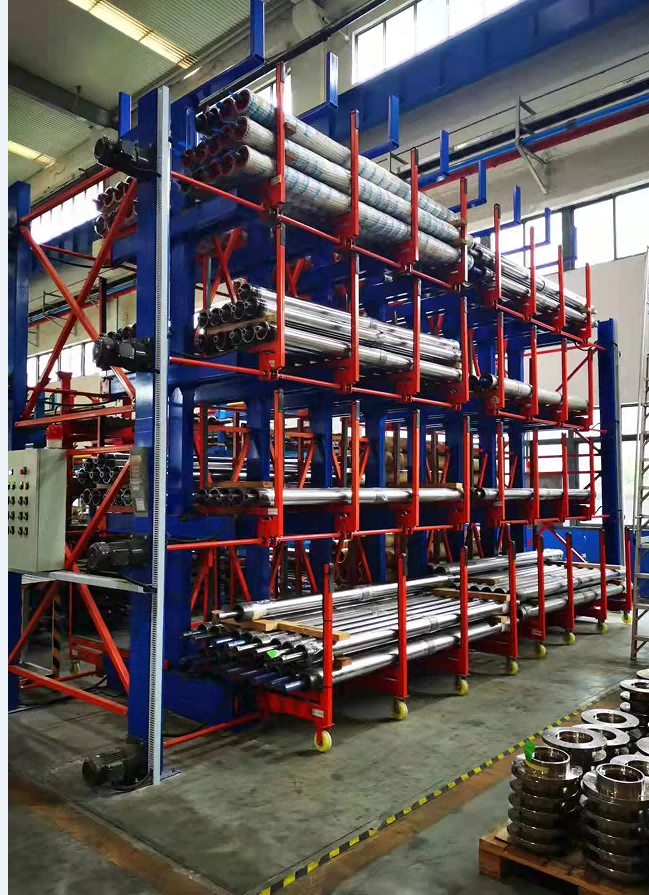

本产品品名为电动伸缩式悬臂货架，具有悬臂伸缩存储以达到节省空间及存取方便等特点；广泛应用于各种管材、型材、轧辊等异形管件的存储；可满足客户存取方便、按需取用、节省空间的需求； 主要存取方式以行吊配合绑绳存取，配2台登高车，方便最上层挂绳存取货物。二、主要结构及工作原理：
1.主要结构
本产品由电机架、立柱架及伸缩臂三部分组成，其间以传动杆，拉杆等连接成整体存储设备；
2.工作原理
传动原理：电机传动；电机带动传动杆齿轮转到从而达到货位自由伸缩功能；
三、主要性能参数：
承载：单层单侧载重5000kg（含6个臂）；每个臂载重850kg；
货位净尺寸：L6000*D600*H600mm；
适用尺寸：6米长型材；
电机型号及功率：GV-28-400-30-S;功率400w
主要材料说明：材质Q235B
1、立柱：100*200*4.0mm--方管；
2、底座:120*60*4.0mm--方管；
3、悬臂套管：160*60*4.0mm--方管；
4、移动悬臂：100*40*5.0mm--方管；
5、载重悬臂：60*40*5.0mm--方管；
6、悬臂护栏：40*40*2.0mm--方管；
7、传动轴：φ32*3.0--圆管；
8、顶层悬臂：100*40*5.0mm；
9、底板：350*250*8.0mm；320*230*8.0mm；
10、连接斜拉杆：40*40*2.0mm--方管；
